レーザーポインターはあなたの講演に力を出しますが、そのレーザーポインターの発光原理はどれぐらい知っていますか。簡単な科学発明作品によって、廃棄した注射筒を利用して、無料なレーザーポインターを自分で作ることを教えます。
レーザーポインター 自作
レーザーポインター制作必要の材料:低出力レーザー頭、銅線、注射筒、紐電池、ナイフ、電気ドリル、ホットメルト銃
上記の材料をうまく利用して、以下の教えた方法通りにやって、DIYレーザーポインターを自分で作りましょう。
レーザーポインターの作り方
1:図に示すとおりである、まずは、注射筒のピストンを抜いて、ナイフで注射筒の1/3を切ります。残った部分を切口の下で小さな穴を作る。
2:レーザーヘッドの正極電線を皮を剥がして、スプリング状に捻って、スプリングのしたに小さな硬い紙を一枚詰め込みます。
3:レーザーヘッドの負極を先注射筒に作った小さな穴から引いてきて、レーザーヘッドを注射筒の中に詰め込んで、紙板でレーザーヘッドを挟まる。そして、ホットメルト銃でレーザーヘッドを注射筒の末端にしっかりと貼り付ける。
4:ピストンの上に穴をつく、銅線を中を入れて、銅線はピストンの片側でスプリング状に捻って、ホットメルト銃で銅線を固定する。
5:注射筒の中へ紐電池を入れて、電池と正極線スプリングをしっかりと抑えて、ピストンを注射筒の中へ押付けて、負極線で電池をしっかりと抑える。
6:、青い線と銅線を写真の通りにくっ付いて、ホットメルトで一緒に結んだら、レーザーポインターの内製は終りました。
7:、使わない時、ピストンを離します。レーザーを必要だったら、ピストンを注射筒に押付けて電池を抑えると、通電する、赤い真っ直ぐ光を射し出す。
8:、廃材を利用して宝物に造るのが楽しいです。科学原理によって手作りを好きな人達は弊社でDIY改造レーザーポインター関係あるの文章を書くのが大歓迎いたします。
以下:高出力レーザーの作り方,ハイパワーレーザーの設計及び制作を解説します。
格好いいレーザーの銃を持つのは多くの子供の少年時代の夢です。これも近年レーザーポインターの急速に流行っている原因です。本文提供する方法によって、また少量の時間とお金を使うだけで、自分でハイ・パワーレーザーを製造することができます。瞬間に木制ドアを射し通すことが出来ないが、蝋燭とタバコに火がつく、風船を割る、ちょっと厚いプラスチックを射し通すなどは問題ない。
高出力レーザーを自作に必要な材料:

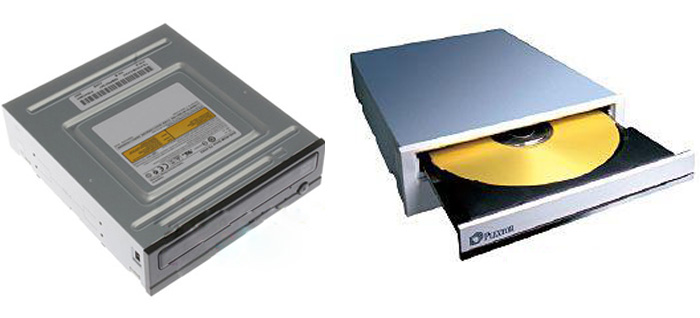

1.まずは光ディスク ドライブを録画する古いDVD(新しいDVDを買うのも当然)が1台必要です。 光 ヘッドは老化していなければ、デスクトップ・パソコンあるいはノートパソコンの光ディスク ドライブはすべていい。もちろん、16Xのが一番いい。16Xの光 ヘッドが輸出パワー大きいです(250mWに達せる)。当然、8Xのも使える、でもパワーは小さくて、140mWしかありません。
2:そして、適切な懐中電灯を一つ買って、精巧なペン型懐中電灯でいい(サイズは小さすぎないように)。最も重要なのは電球(最も良いのが単電球だ)が完全に卸すことができる事、改造のためです。懐中電灯は各スーパーマーケットで販売するものでいい、それなりの電池も何個必要です。
3:最も肝心な部品はレーザーモジュールです。私達の必要なレーザーモジュールの直径は懐中電灯の直径より小さいべきで、同時にレーザーモジュールの頭部は下ろして下りてきて単独で使うことができます。このレーザーモジュールのパワーの大きさは倒れて大した事ではないので、どのみちレーザーのダイオードも最後に変えるで、だから最も安いレーザーモジュールを買うのが良くて、たとえば工業は5mWで焦点を合わせることができる赤色のレーザーポインター。
レーザーポインター作る手順:
1.第1歩はもちろん光学ドライブをはずすのです。光学ドライブの底を上に向ってひっくり返してきて、プラスドライバーで4つの角の固定するねじを下へねじって、底がかぶせて開けた後に一つ大きと小さいの集めてなる基板を見ることができました。大きい基板の両側の押さえるボタンをこじ開けて、基板の正面と裏側の各種の線を抜いて、それを上へまくることができました。通常の言ったはげ頭は下の基板の下にあり、2本の金属のつるつるな竿の間に位置して、つるつるな竿の両端で、固定的なねじが見つかることができて、左の傾けて滑る竿の次端の1本のねじをねじるのでさえすれば、このつるつるな竿をはげ頭とと一緒に光学ドライブの上から取ることができます。
2.はげ頭のモジュールの正面のきらきら光るシーンただひとつのレンズ、私達の改造について全く用途がなくて、本当にのは発光して素子―レーザーのダイオード、はげ頭のモジュールの内部に位置します。レーザーのダイオードのねじに固定するのが小さすぎるため、みなねじる話に行くのが本当に大変で、どのみちこの光学ドライブは要するのが不用になりをを運命付けて、いっそのこと直接ドライバーで大胆にこじ開けましょう。先にこじ開けて接着のレンズ一部を落として、はげ頭のモジュールの内部でレーザーのダイオードの保護が覆ったのを見ることができて、それから固定をこじ開けて保護覆いの金属板を守って、気楽にそれを出すことができます。最後にレーザーのダイオードを溶接して後部のを覆って2つが溶接するのを保護するのを解いて、レーザーを取り出すダイオードは必要に備えます。
3.以前買ったレーザーモジュールを取り出して、その頭部と後部を分離して、レーザーモジュールの頭部のレンズとスプリングをとって、さっき開けたレーザーのダイオードでもとのダイオードに交替して、レーザーのダイオードのまっすぐな陰極に注意してコンセントのまっすぐな陰極と対応します。良いダイオードに固定した後に、レンズとスプリングをもとの様子によってレーザーモジュールの頭部に設置して帰ります。
4.懐中電灯のグローブを外して、電球を懐中電灯の上から取り下がって、さっきとったレーザーモジュールの頭部に交換します。もしも懐中電灯のソケットのレンズはプラスチックので、同じく必ず取らなければならなくて、ハイ・パワーのレーザーに溶けないようにします。
5.最後にグローブを取り付けて、同時に電池をいれて、よし、完成!
材料リストと使用注意
材料リスト:
光ディスク ドライブ
懐中電灯
AA電池
レーザーモジュール
道具リスト:
ドライバー
ポインテッドトゥの焼きごて
予測の時間
光ディスク ドライブをはずし 10分
レーザーダイオードを替え 5分
懐中電灯のソケットを替え 3分
合計:18分
レーザーポインターの使用説明:
注意!光ディスク ドライブを記録するのレーザーのダイオードの出すレーザーのエネルギーが強大で、それがろうそくとタバコを点して、燃やしてフィルムを着ることができて、だから日常の使用の時私達は少し慎重であるべきで、そうでなければきわめて容易にいくつか事故をもたらします。レーザーの懐中電灯は燃えやすいをの照射して物品に破裂しやすくないでください、例えばアルコール、爆竹などの物、もちろん更に人体に対して照射することはできなくて、特に両目、そうでなければ燃やして網膜を着て、永遠に失明するのをもたらします。
